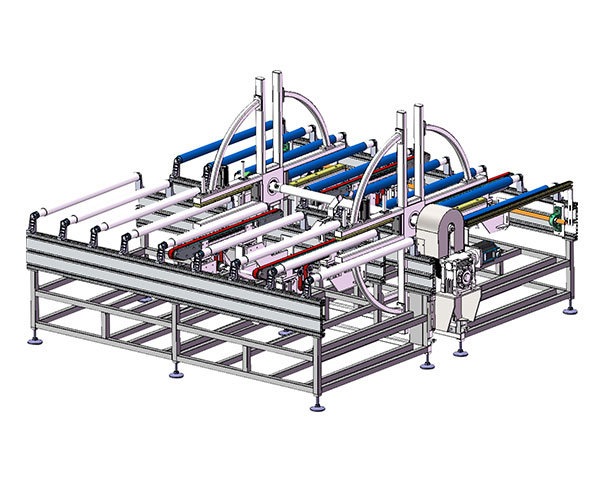

180 градусова машина за обръщане на панели

FORTRAN е водещият производител и доставчик на линии за автоматизация в Китай. Машината за обръщане на 180 градуса е приложима към пакета за обръщане на връзката и може да бъде оборудвана с местна и чужда основна машина. Различните типове 180-градусови машини за обръщане на панели са подходящи за различни работни секции. Инженерът на Fortran предоставя най-доброто решение за вашата програма.

Модел:FQ-YFBJ24

Изпратете запитване

Описание на продукта

1. Въведение на продукта

Машината за оборот на 180 градуса включва цилиндрична оборотна машина, хоризонтална машина за обръщане на плочи, оборотна машина от вятърна мелница и оборотна машина тип смукател. Обръщащата машина тип смукателна е приложима за режеща секция. Цилиндрична оборотна машина и оборотна машина тип вятърна мелница са приложими за шлифовъчна секция. Машината за хоризонтално обръщане на плочи е приложима за автоматична система за гравиране и автоматична пробивна машина.

2. Параметър на продукта (спецификация)

a. Cylindrical turnover machine:

Модел	FQ-YFBJ24
Външно измерение	L3000/ 3500/ 4000W2530H1850mm
Дължина на панела	500-2400 мм
Ширина на панела	300-1200 мм
Дебелина на панела	10-60 мм
Товароносимост	60 кг/м2
Пълна мощност	3KW
Скорост	4-5 пъти/мин
Работна височина	900 мм
Диаметър на ролката	Ï†54
Множество групи пневматични захващачи осигуряват стабилно захващане на панела
Предпазно устройство	предна предавка против превишаване
Главен лъч	квадратна стомана с висока якост
Пневматичен компонент	AirTAC
Електрическо устройство	Шнайдер
PLC система за управление	Delta/ Inovance

б. Машина за хоризонтално обръщане на плочи

Модел	FQ-HFBJ24
Външно измерение	Д3500Ш1415В1300мм
Дължина на панела	400-2400 мм
Ширина на панела	300-1200 мм
Дебелина на панела	10-60 мм
Товароносимост	50 кг/м2
Пълна мощност	3KW
Скорост	4-5 пъти/мин
Работна височина	900 мм
Колан за превод	Шанхай Йонгли
Главен лъч	квадратна стомана с висока якост
Пневматичен компонент	AirTAC
Електрическо устройство	Шнайдер
PLC система за управление	Delta/ Inovance

° С. Обръщаща машина тип вятърна мелница

Модел	FQ-FBJ
Външно измерение	Д2000Ш1650В1800мм
Дължина на панела	400-2400 мм
Ширина на панела	300-1200 мм
Дебелина на панела	10-60 мм
Товароносимост	80 кг/м2
Пълна мощност	3KW
Скорост	4-5 пъти/мин
Работна височина	900 мм
Главен лъч	квадратна стомана с висока якост
Пневматичен компонент	AirTAC
Електрическо устройство	Шнайдер
PLC система за управление	Delta/ Inovance

д. Машина за оборот от смукателен тип:

Модел	FQ-FZFB
Външно измерение	Д3000Ш1300В900мм
Дължина на панела	400-2400 мм
Ширина на панела	300-1200 мм
Дебелина на панела	10-60 мм
Товароносимост	80 кг/м2
Пълна мощност	3KW
Скорост	4-5 пъти/мин
Работна височина	900 мм
Главен лъч	квадратна стомана с висока якост
Пневматичен компонент	AirTAC
Електрическо устройство	Шнайдер
PLC система за управление	Delta/ Inovance

3. Характеристики и приложение на продукта

1. Основната греда е изработена от високоякостен авиационен алуминий, който отговаря на международния стандарт ICE 61131.
2.Съединителната част е прецизно заварена от японски OTC робот, който е устойчив на корозия и влага за по-дълъг експлоатационен живот.
3. Горната и долната части на барабана са свързани със синхронно верижно предаване, за да се гарантира, че скоростта е постоянна.

4. Подробности за продукта
