Автоматична машина за сгъване на кутии

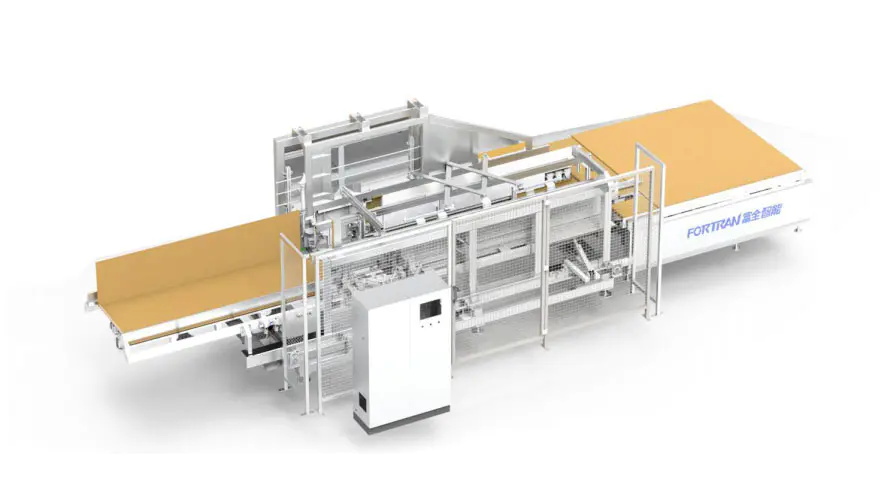

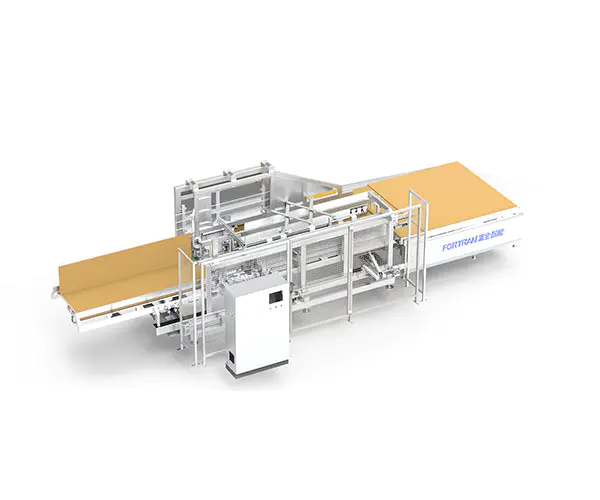

Цялостно изображение на машината

Параметри на оборудването

Външни размери L*W*H(mm)	Собствено тегло на оборудването（kg）	Захранване (kW)	Пренасяне на натоварване (kg)	Работна височина（mm）
9760*3550*2500	Около 3700	4,5kW (с изключение на модула за лепене)	50	830±40 (неопределено. Зависи от клиента

Обхват на обработка

Обхват на обработка на кашон L (mm)	Обхват на обработка на кашон W（mm）	Обхват на обработка на кашон H（mm）	Ефективност на сгъване (пъти/мин)	Дебелина на гофрирана хартия (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Основна марка аксесоари: серво мотор--Inovance ;синхронен ремък--Gardner;седалков лагер--TR;мотор за преобразуване на честотата---Inovance:
2 Цялата тръба на стелажа е заварена и обработена от портал, който е много точен, надежден и издръжлив.
3 Линейният механизъм на машината за сгъваеми кутии се ръководи от прецизна линейна водеща релса, която е много надеждна и издръжлива.
4 Хартията за предаване на вендуза използва високопрецизен серво мотор, който е лесен за управление и може да подобри точността на оборудването;

5 Машината може да се използва самостоятелно или в комбинация с персонализираната линия за опаковане. Начинът на използване е променлив и гъвкав

1 Използва

A. Тази автоматична машина за сгъване на кутии се използва в кашони в кутии;
B. Това оборудване се използва за изработване на кутии от картонени опаковки модел M/A-0410;
C. Първо, сравните кашона, натиснете съответния входен размер и започнете и въведете оборудването, за да направите автоматично кутия;

2 Преглед на принципа на работа

Целият комплект оборудване е разделен на пет части: механизъм на платформата за подаване, механизъм на основната рамка, фиксиран страничен сгъваем механизъм, мобилен страничен сгъваем механизъм и средно предаване механизъм:

A. Когато работите, въвеждането на работния екран съответства на размера на сгъваемата кутия; след като позиционирането е готово, след като хартиената обвивка е подравнена с предния еталон и страничния еталон в положителна посока, натиснете зеления бутон за стартиране, за да стартирате автоматично вендузата, за да поеме хартиената обвивка във входа на секцията на машината за сгъваема кутия;

B. Вендузата задвижва хартиената кожа в сгъваемата част, а фиксираният ръб и движещият се дълъг ръб съответстват на сгъваемия ръб, влизат и след това автоматично напръскват лепило в определената позиция за пръскане на лепило и позицията на сгъване на предния край се завършва една по една;

C. След като предната сгъваема кутия достигне определеното положение, след като натискът надолу на цилиндъра се затегне, вендузата незабавно пада и се връща обратно към произхода, а задната вендуза е прикрепена към задния край на хартията и го чака; след като фиксираната страна и подвижната страна на сгъваемия ръб работят едновременно, флип групата се нулира след завършване; Задната вендуза задвижва хартиената кожа напред до позицията за формоване на задната сгъваема кутия и автоматично напръсква лепило до определената позиция;

D. След като кутията за сгъване на задния край достигне определеното положение, след като натискът надолу на цилиндъра е затегнат: след като фиксираната страна и подвижният страничен сгъваем ръб работят едновременно, обръщащата група е завършена и се нулира: изпускателният двигател незабавно изпраща формовъчната кутия към изхода;

3 Функционална структура"

Сериен номер	Име	Отличителна черта	Модел

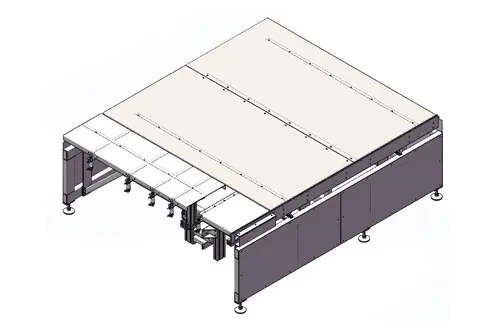

1	Структура на масата за хранене	Предната маса за материали е позиционирана в позиция на плоска дъска, а цилиндърът контролира щифта за повдигане и позициониране; страничният серво мотор локализира точно позицията за подготовка на подаването на хартиената кожа;

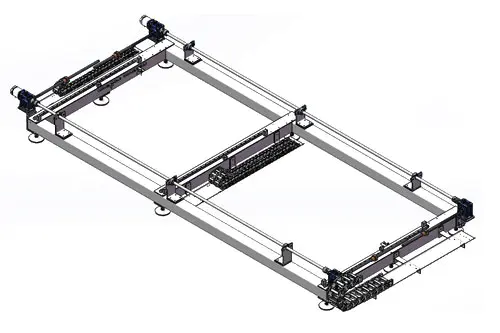

2	Основна структура на багажник	Основата на стелажа на мейнфрейма, мобилният механизъм за сгъване на серводвигателя за управление на серво връзката и механизмът за средно задвижване са по-точни;

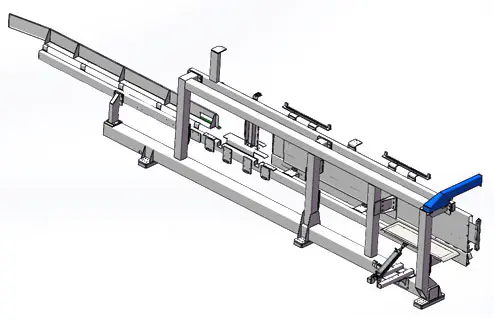

3	Комплект фиксирани странични сгъваеми стелажи	Фиксирана странична сгъваема рамка, сгъване на цилиндър с къси ръбове, спомагателно направляващо подаване на ламарина от двете страни; механична обработка за заваряване на стелажи; висока точност на сглобяване, висока точност на работа, осигуряващи дълъг експлоатационен живот и добра стабилност на оборудването;

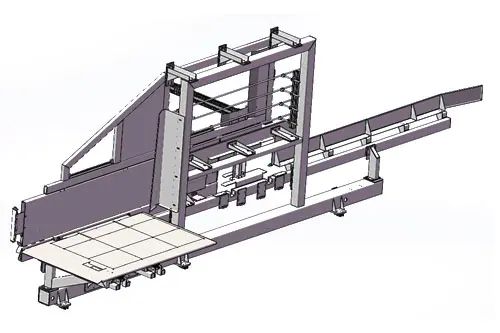

4	Комплект мобилни странични сгъваеми стелажи	Подвижна странична сгъваема рамка, сгъване на цилиндър с дълга страна, спомагателно подаване на водачи от ламарина от двете страни; механична обработка за заваряване на стелажи; висока точност на сглобяване, висока точност на работа, осигуряваща дълъг експлоатационен живот и добра стабилност на оборудването;

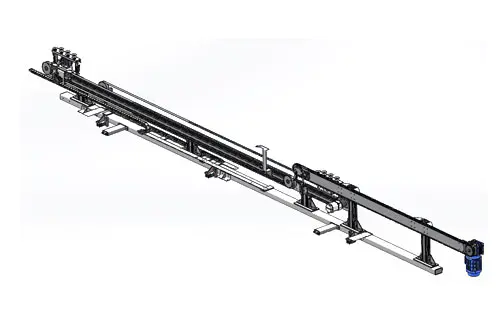

5	Пет части на средния задвижващ механизъм	Задвижването за серво управление, средната група смукателни чаши задвижва движението на хартиената кожа, разтоварващият двигател задвижва веригата, за да задвижи изхвърлянето на хартиената кожа;

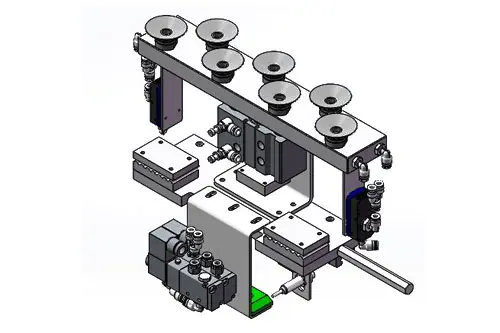

6	Група вендузи на средно ниво	Коланът на серво мотора задвижва движението, цилиндърът се издига и спуска, а вакуумът на вендузата абсорбира предаването на хартиената кожа, точна работа и позициониране;

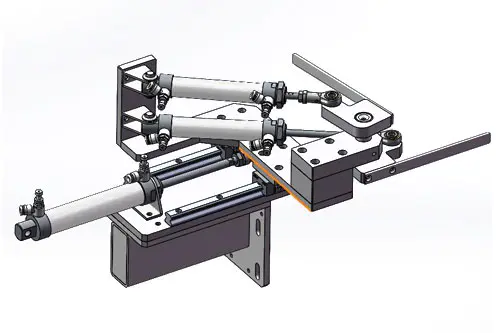

7	Сгъваема разширителна група	Разширяването на предния и задния цилиндър си сътрудничи с водещата релса, за да се движи напред и назад, а механизмът на люлеещото се рамо на групиращия цилиндър реализира сгъването на различни спецификации и размери;

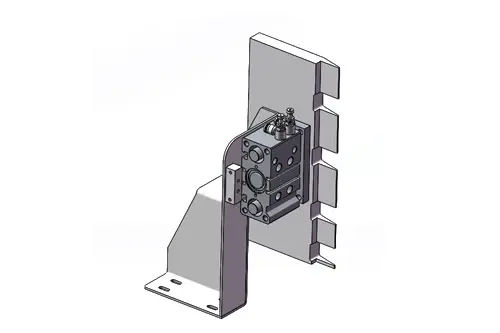

8	Група пресова плоча	Цилиндърът се разширява преди и след и действа върху огъването на ухото, за да изправи кутията под прав ъгъл;

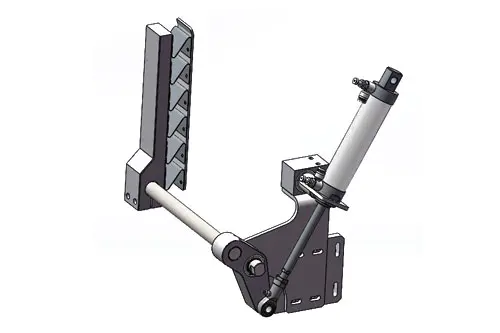

9	Група за странично обръщане	Той е отговорен главно за притискането на предния и задния край на картонената кутия нагоре, а цилиндричната телескопична трансмисия задвижва люлеещото се рамо, така че топещото се лепило да е здраво и стабилно;

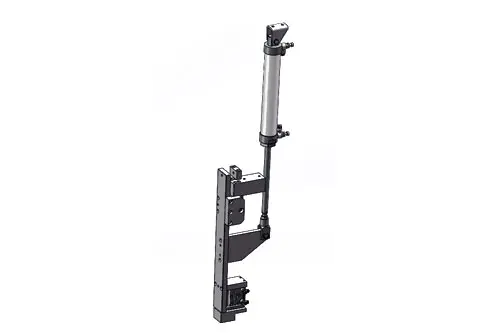

10	Група седалка за уши с въртящо се рамо	Разширяването на задвижването на цилиндъра задвижва люлеещото се рамо. След като въртящото се рамо е позиционирано под прав ъгъл, цилиндърът с по-ниско налягане захваща хартиената обвивка със странично завъртаща се група за компресиране на гореща лепилна паста, за да стане твърда и стабилна;

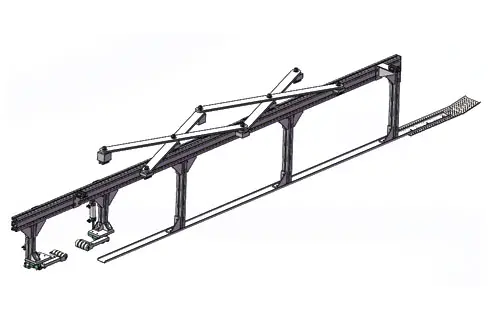

11	Група за притискане на спомагателни ръбове на средно ниво	Дългото въртящо се рамо си сътрудничи с направляващата релса, за да се постигне напълно автоматична средна позиция в средата на картонената кутия; материалът на предния блок помага на долната група смукателни чаши да абсорбира хартиената обвивка; задният край е разделен на две групи от преден и заден цилиндър за управление на предната и задната част на люлеещото се рамо, за да се подпомогне хартиеният ръб на хартията; за да се предотврати твърде широката хартиена обвивка и причиняването на проблема с неточно формоване.

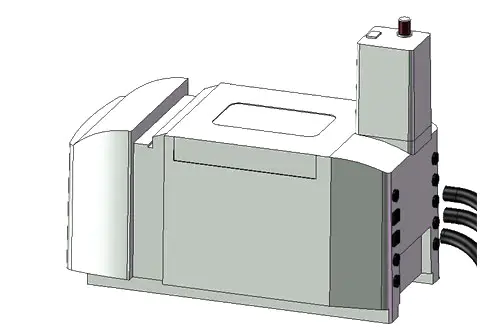

12	Система за лепилна машина	В системата за машина за лепило ние използваме пълен набор от чисто внесени аксесоари на Le Baide, които могат да реализират непрекъснато пръскане на лепило, пълни функции, проста настройка и удобна работа;

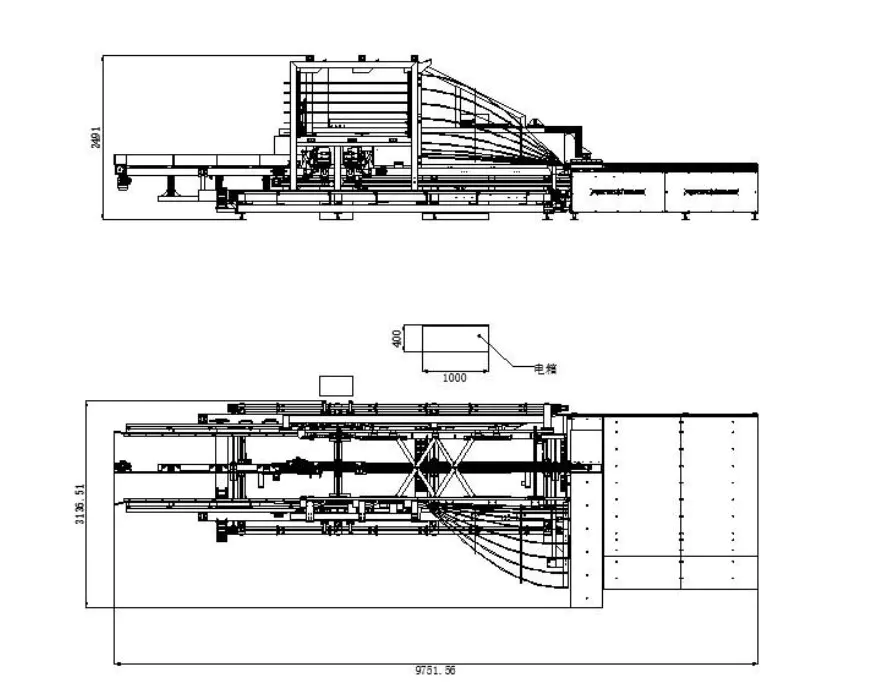

Три изгледа (неопределен, защото размерът се променя според параметрите)

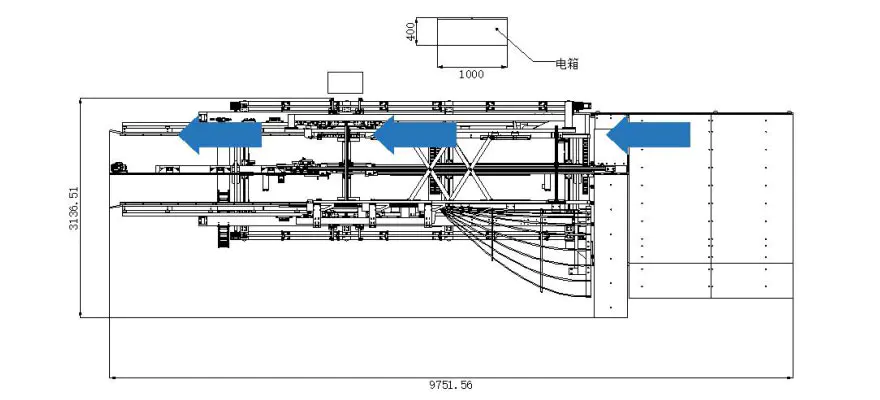

Схематична диаграма на режима на производствения процес (Неопределен поради размера промени според параметрите)
