Автоматична високоскоростна машина за рязане на хартия

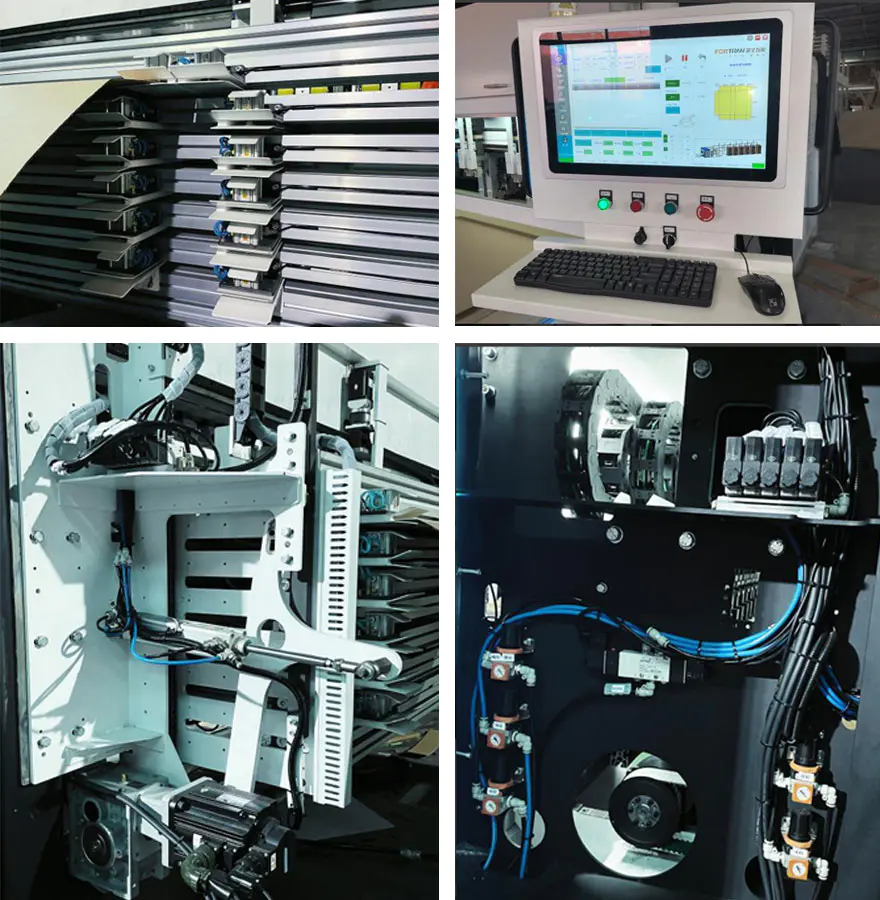

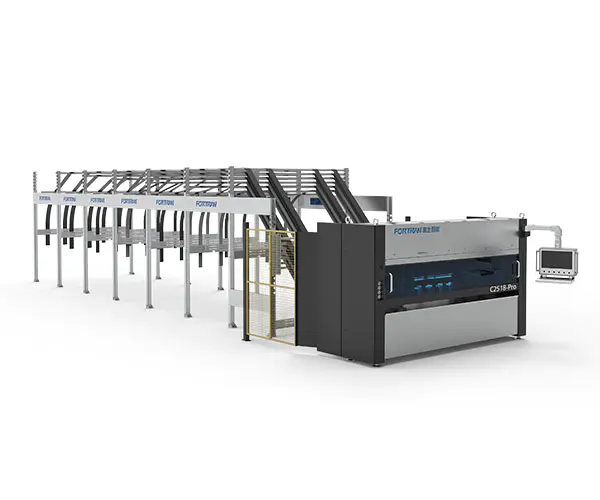

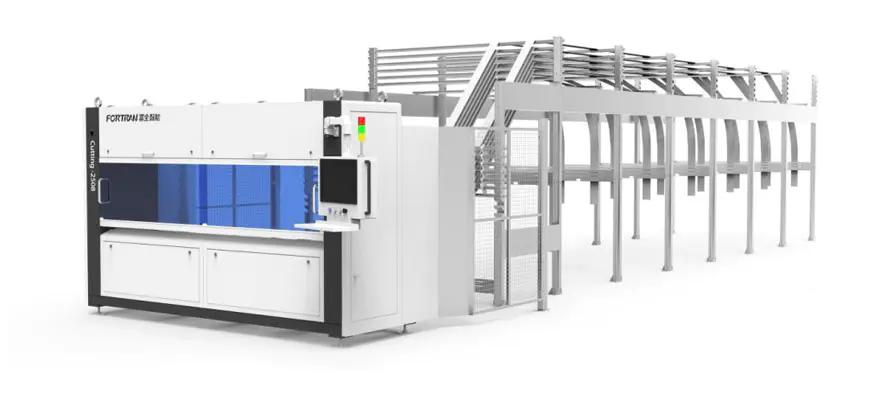

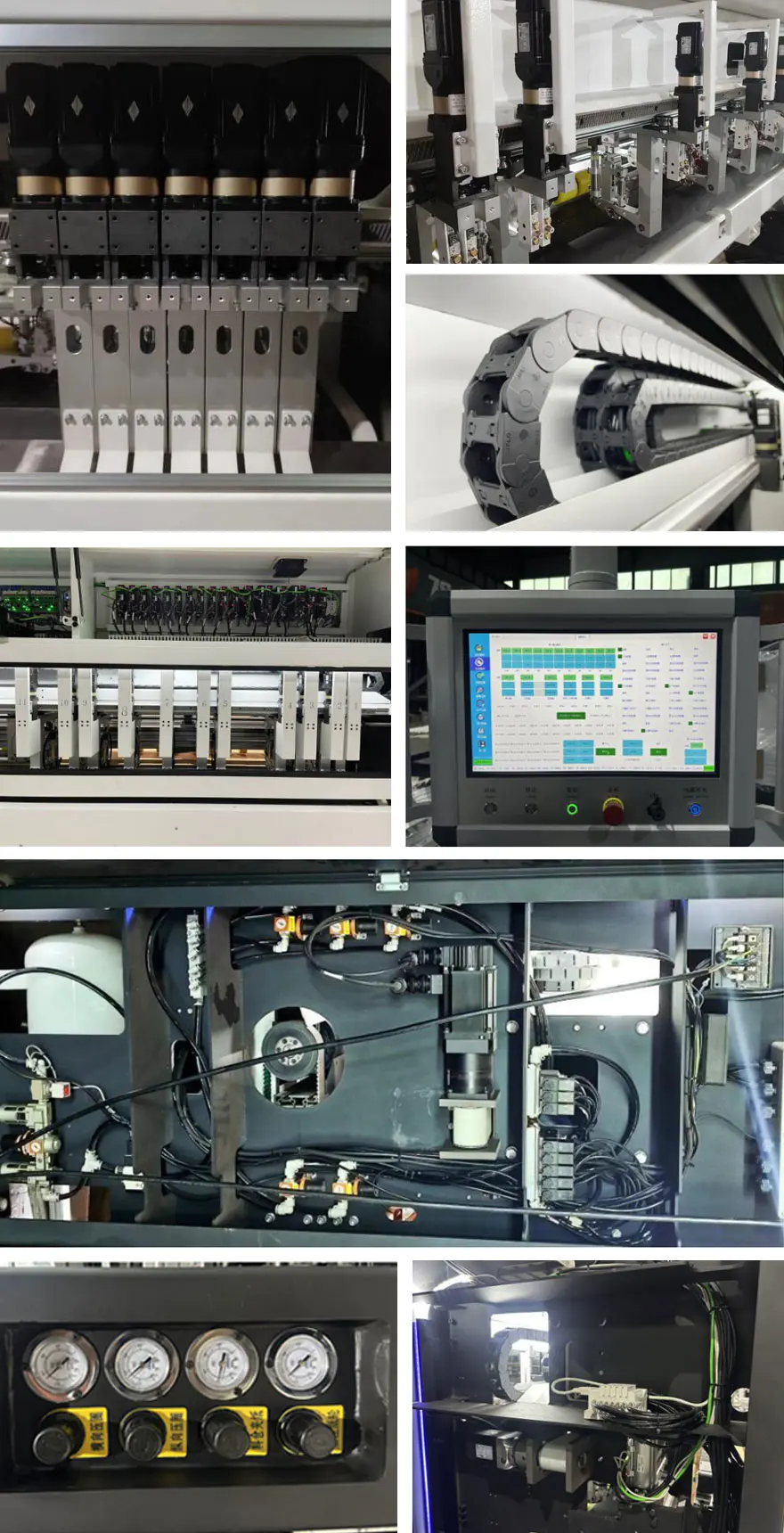

Изображение на машината

Спецификации на машината

Размери L*W*H(mm)	Основни спецификации	Захранване (kW)	Скорост на рязане (M/min)	Работна височина (mm)
14750*4040*3000	11 вертикални + 1 хоризонтален нож, пълно серво управление, с 6 пълнителя	5.8	0-120	850

Параметри на обработка

Мин. Дължина на рязане L (mm)	Макс. Ширина на рязане W (mm)	Дебелина на рязане за гофрирана хартия H (mm)	Прецизност на надлъжно разстояние между ножовете (mm)	Ефективност (PCS/min)
300	2550	2-7	±1,5	0-12

Общо описание на функциите

Автоматичната високоскоростна машина за рязане на хартия се използва за непрекъсната обработка с фиксирана дължина на гофрирана хартия и единични листове за производство на сгъваеми кашони. Машината извършва биговане както в напречни и надлъжни посоки, периодично рязане и обработка на рязане върху гофрирана хартия. Рязане с фиксирана дължина позволява както масово производство, така и персонализирано Машината може да се използва като самостоятелна единица или като начална част от опаковъчна линия.

не	Артикул	Характеристики
1	Стойка за съхранение на хартия	Стелажът за съхранение на хартия е направен от измити с киселина стоманени плочи и обработен от огъване. Отличава се с опростена структура, надеждна конструкция и се обработва със студ поцинковане, което води до атрактивен външен вид и отлична устойчивост на ръжда. Стандартната конфигурация включва 6 отделения за съхранение на хартия, които могат да бъдат коригирани според различните нужди на клиента, предлагащи висока гъвкавост и здравина адаптивност.
2	Рамкова структура	Рамката е произведена чрез прецизна обработка след заваряване на правоъгълна стомана тръби и стоманени плочи. Осигурява висока точност на сглобяване и прецизност на работа, като гарантира дълъг експлоатационен живот и отлична стабилност на оборудването.
3	Задвижващ механизъм	Подаващата притискаща ролка е изработена от PU материал, който има ярка и привлекателна повърхност с високо триене. Това ефективно повишава надеждността на транспортирането на картон. Междувременно тяговият барабан е внесен от Германия и е много издръжлив.
4	Междусекторна структура	Мощността се осигурява от високо прецизен серво мотор, комбиниран с редуктор и синхронен колесен механизъм, с който се постига висок

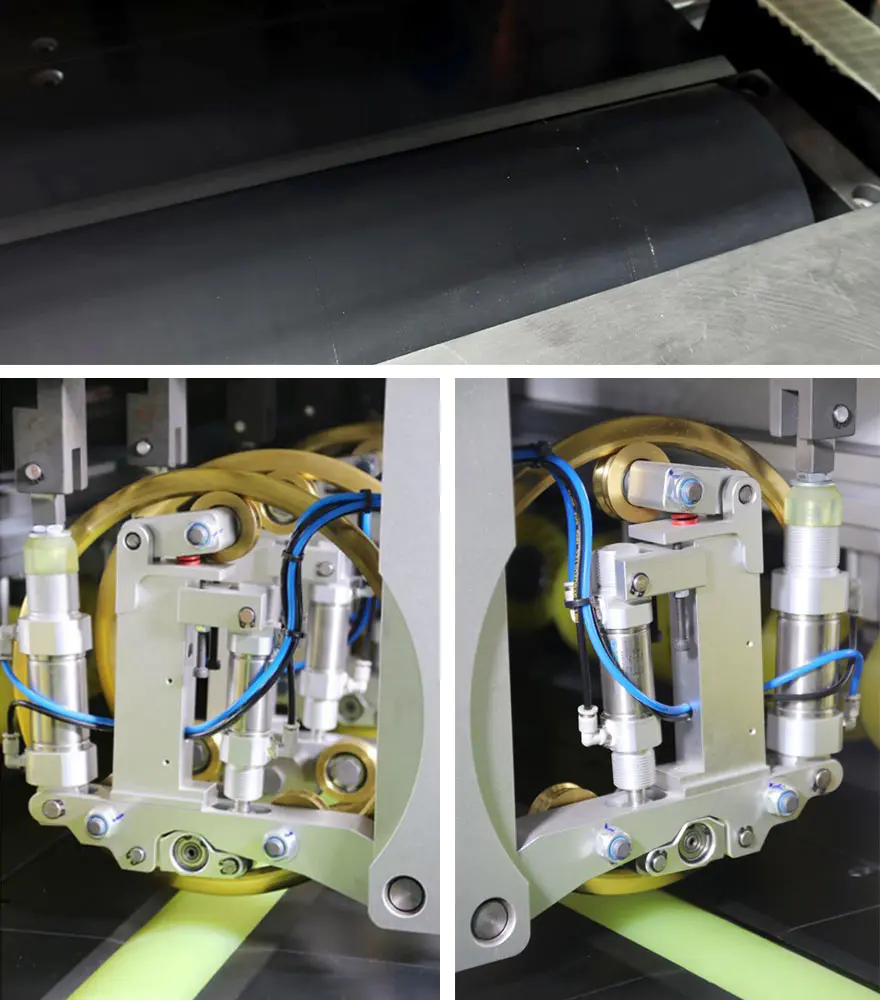

5	Устройство за надлъжно рязане	Този механизъм се състои предимно от 7 комплекта държачи за ножове. Конфигурацията на ножа на 7+1 позволява универсално рязане на кутии тип 410 и 411. Той е проектиран да отговаря на изисквания за високоефективна работа при осигуряване на дълготрайност;

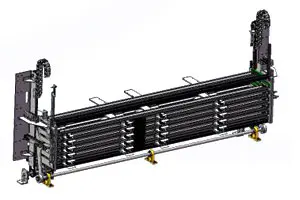

6	Регулируемо устройство за съхранение	Двата края на дънната платка чрез CNC обработка до осигурете успоредни страни, използването на висока якост верига нагоре и надолу, за да се гарантира безопасност и надеждност не пропуска зъби, за да подобри точността и ефективността на работа, ние използваме висока точност коничен редуктор, оборудван с висока точност сервизен мотор; За да се подобри степента на използване хартия, ние определяме тази институция като 6 хартиени библиотеки, които могат да бъдат увеличени или намалени според различни нужди на клиентите, удобно и бързо и силна адаптивност;

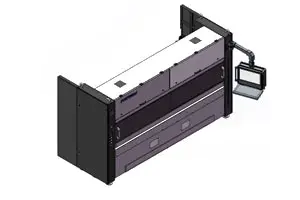

7	Машинен корпус	Основната функция е да украсява машината Добавен е външен защитен капак машината. Капакът е обработен с пластмаса пръскане, което го прави естетичен приятен, деликатен и устойчив на боя прозорче за наблюдение отпред на машината е изработена от акрилен лист, който придава привлекателен и елегантен външен вид, като както и висока якост и устойчивост на разтърсващ.

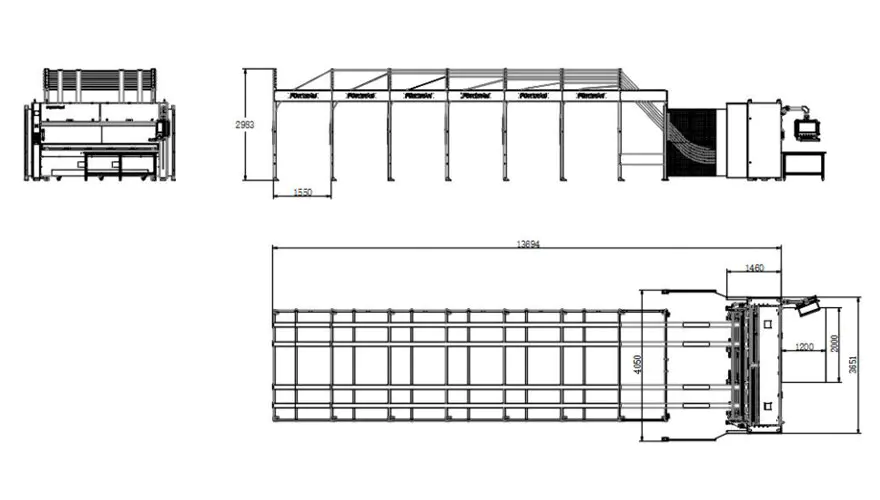

Чертежи с три изгледа

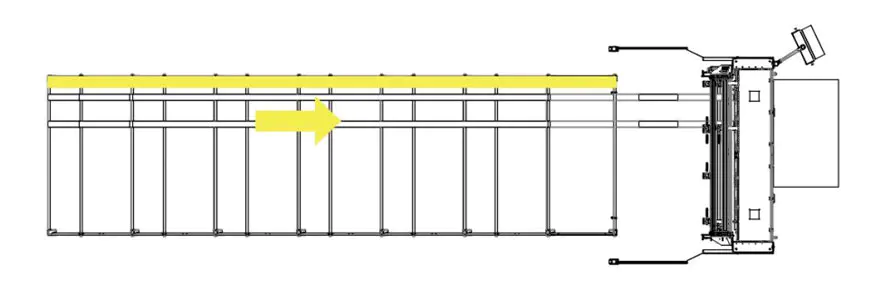

Принципна схема на режима на производствения процес

Изисквания към консумативите

1. Изисквания за гофрирана хартия в захранващата станция

A. Ширина на непрекъсната гофрирана хартия: 400–2550 mm;
B. Обща ширина на гофрирана хартия, захваната една до друга: максимум 2550 mm;
C. Височина на подреждане, включително 120 mm палет: максимум 1300 mm;
D. Ширина на подреждане, максимум: 1300 mm; Дължина на гофрирана хартия в точката на изхвърляне: минимум 300 mm;
E. Надлъжно отклонение за рязане с фиксирана дължина: Максимум 0,5%; Напречно отклонение за рязане с фиксирана дължина: Максимум ± 2,0 mm;
F. Дебелина на гофрирана хартия: 2-7 mm, ± 0.2 mm; Максимално качество на суровината до 2.30 пр. н. е. (съгласно стандарт DIN 55468);
Ж. Качеството на картона отговаря на стандарта DIN 55468;
H. Единично гофриран, максимална дебелина приблизително 4 mm (качество: 1,10–1,40); Двойно гофриран, максимална дебелина приблизително 7 mm.

2. Видове кашони

Сериен номер	Име	Изображение	Посока на подаване на хартията	Минимален размер
1	Обикновена кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 36 мм Височина: минимум 225 мм
2	Обикновена кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 36 мм Височина: минимум 225 мм
3	Покритие на небето и земята		надлъжно	Дължина: минимум 400 мм Ширина: минимум 225 мм Височина: минимум 18 мм
4	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 450 мм Височина: минимум 18 мм
5	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 450 мм Височина: минимум 18 мм
6	Цялокрилна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 225 мм Височина: минимум 18 мм
7	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 450 мм Височина: минимум 18 мм
8	Квадратен картон		надлъжно	Дължина: минимум 400 мм Височина: минимум 18 мм

Списък на конфигурацията на основните компоненти

не	Артикул	Спецификации	Кол	Отбелязано
1	Надлъжно острие		7 КОМПЛЕКТА	Количеството може да бъде персонализирано според изискванията
2	Хоризонтален блок с ножове		1 КОМПЛЕКТ
3	Ролков монтаж		3 бр
5	Напречен синхронен ремък		1 БР
6	Синхронен ремък		2 БР
7	Тягов серво мотор		2 КОМПЛЕКТА
8	Редуктор на сцеплението		2 КОМПЛЕКТА
9	Серво мотор за съхранение на настройка		1 КОМПЛЕКТ
10	Редуктор за съхранение на настройка		1 КОМПЛЕКТ
11	Мотор за движение на острието		7 КОМПЛЕКТА	Количеството може да бъде персонализирано според изискванията
12	Редуктор за движение на острието		7 КОМПЛЕКТА
13	Пневматични компоненти		1 КОМПЛЕКТ
14	Електрическа контролна кутия	——	——
15	Електрически компоненти	Фотоелектрични сензори, Кабели, Рефлектори, Електрически компоненти	——
16	Контролер	Драйвери, фърмуер, модули	——

Списък на носими части и консумативи

1. Списък на носимите части

не	Артикул	Спецификации	Предложено кол	U8 номер
1	Втулка на захранващия вал	PCM260-02-020-260	6
2	Втулка на бутащия вал	CZJ260-02-010-300	2
3	Безшевен зелен безшумен синхронен ремък със стоманена сърцевина (Xiet)	75-AT10-6910	1
4	Електромагнитен клапан	SY5120-5GZD-01	2
5	φ66xφ16x0.8 Острие с кръгли зъби	PCM260-03-010-010	2
6	Електромагнитен клапан	4N330C08B	1
7	Плъзгач	HGH15CA	2
8	Прецизен редуцир вентил	SDR20008JN	2
9	Безшевен полиуретанов синхронен ремък със стоманена тел - Безшумен тип	AT10x50xL1290	1
10	Реле	RXT-F01K D24	1
11	Предпазител	5*20mm 0.1A	5
12	Краен превключвател	XCK-N2145P20C	2
13	Превключвател за близост	IME12-06BPSZW2S	2
14	Безшевен полиуретанов синхронен ремък със стоманена тел - Безшумен тип	AT10x50xL920	1

Списък с консумативи

1	Мощна гумена ролка за рязане на хартия B	PCM260-01-020-300	1
2	φ66xφ16x0.8 Острие с кръгли зъби	PCM260-03-010-010	2
3	Втулка на захранващия вал	PCM260-02-020-260	2
4	Втулка на бутащия вал	CZJ260-02-010-300	1
