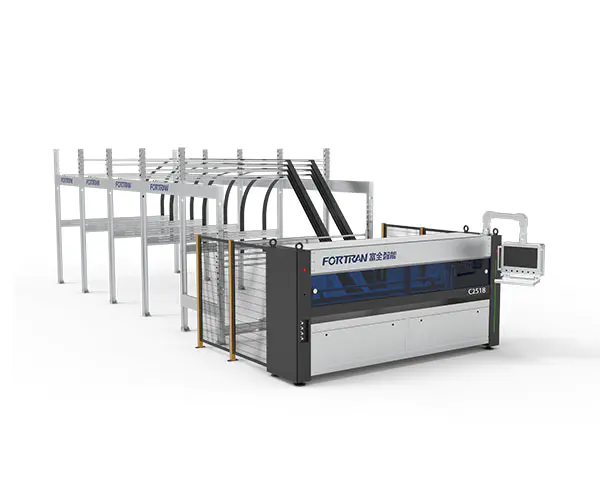

Автоматична машина за рязане на хартия

Спецификации на машината

Размери L*W*H(mm)	Основни спецификации	Захранване (kW)	Скорост на рязане (M/min)	Работна височина (mm)
11650*4040*3000	7 вертикални + 1 хоризонтален нож, три серво управление, с 4 пълнителя	6	0-120	900

Параметри на обработка

Мин. Дължина на рязане L (mm)	Макс. Ширина на рязане W (mm)	Дебелина на рязане за гофрирана хартия H (mm)	Прецизност на надлъжно разстояние между ножовете (mm)	Ефективност (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Автоматичната машина за рязане на хартия се използва за непрекъсната обработка на гофрирана хартия с фиксирана дължина за производство на сгъваеми картонени опаковки. Машината извършва биговане както напречно, така и надлъжни посоки, периодично рязане и обработка на рязане върху гофрирана хартия. Рязането с фиксирана дължина позволява както масово производство, така и производство по поръчка. Машината може да бъде използвани като самостоятелна единица или като начална част от опаковъчна линия.

не	Артикул	Характеристики	Модел
1	Стойка за съхранение на хартия	Стелажът за съхранение на хартия е направен от измити с киселина стоманени плочи, които са огънати във форма. Отличава се с проста структура, надежден монтаж и студено поцинковано покритие, което му придава привлекателен външен вид и отлична устойчивост на ръжда. Стандартната конфигурация включва четири отделения за съхранение на хартия.
2	Рамкова структура	Рамката е произведена чрез прецизна обработка след заваряване на правоъгълни стоманени тръби и стоманени плочи. Осигурява висока точност на сглобяване и прецизност на работа, като гарантира дълъг експлоатационен живот и отлична стабилност на оборудването.

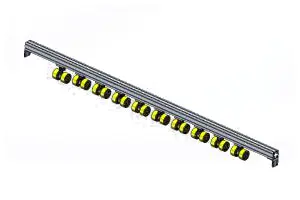

3	Задвижващ механизъм	Подаващата притискаща ролка е изработена от PU материал, който има ярка и привлекателна повърхност с високо триене. Това ефективно повишава надеждността на транспортирането на картон. Междувременно тяговият барабан се внася от Германия и е много издръжлив.
4	Междусекторна структура	Мощността се осигурява от високопрецизен серво мотор, съчетан с редуктор и синхронен колесен механизъм, който постига високоскоростно и прецизно позициониране, като по този начин се гарантира точността на разреза на кашона;
5	Устройство за надлъжно рязане	Този механизъм се състои главно от седем комплекта държачи за ножове. Сервото на напречния ремък за нож задвижва позиционирането на надлъжния нож, което може да отговори на изискванията за ефективна работа, като същевременно гарантира издръжливост.
6	Регулируемо устройство за съхранение	Крайните мейнфрейми се обработват от CNC, за да се осигури успоредност от двете страни. Използват се вериги с висока якост за вертикално повдигане, за да се гарантира безопасност и надеждност и за предотвратяване на прескачане на веригата. За да подобрим прецизността и ефективността на работа, ние използваме високопрецизни редуктори с конусни зъбни колела, оборудвани с високопрецизни серво мотори. За да подобри степента на използване на хартията, този механизъм е проектиран с четири отделения за съхранение на хартия.
7	Машинен корпус	Основният фокус е върху декорирането на самата машина. Към машината е добавен външен защитен капак, който е обработен с прахово покритие, за да се осигури естетически привлекателен и издръжлив завършек, който не се начупва или лющи. Прозорецът за наблюдение в предната част на машината е направен от тъмносин акрилен панел, който е не само визуално атрактивен и елегантен, но също така много еластичен и устойчив на счупване. Освен това, алуминиев монтирана е алуминиева плъзгаща се релса, която е с лъскава повърхност и работи безшумно, без никакъв шум.

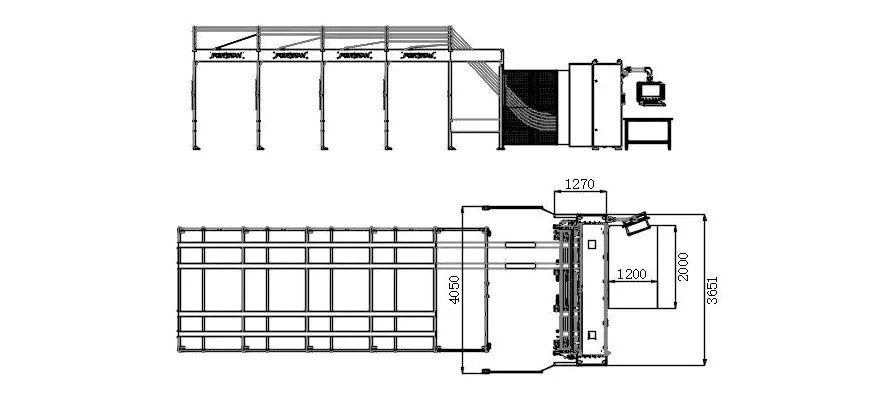

Чертежи с три изгледа

Изисквания към консумативите

1. Изисквания за гофрирана хартия в захранващата станция

A. Ширина на непрекъсната гофрирана хартия: 400–2350 mm;
B. Обща ширина на гофрирана хартия, захваната една до друга: максимум 2550 mm;
C. Височина на подреждане, включително 120 mm палет: максимум 1300 mm;
D. Ширина на подреждане, максимум: 1300 mm; Дължина на гофрирана хартия в точката на изхвърляне: минимум 300 mm;
E. Надлъжно отклонение за рязане с фиксирана дължина: Максимум 0,5%; Напречно отклонение за рязане с фиксирана дължина: Максимум ± 2,0 mm;
F. Дебелина на гофрирана хартия: 2.5–6 mm, ± 0.2 mm; Максимално качество на суровината до 2.30 BC (съгласно стандарт DIN 55468);
Ж. Качеството на картона отговаря на стандарта DIN 55468;
H. Единично гофриран, максимална дебелина приблизително 4 mm (качество: 1,10–1,40); Двойно гофриран, максимална дебелина приблизително 6 mm.

2. Видове кашони

Сериен номер	Име	Изображение	Посока на подаване на хартията	Минимален размер
1	Обикновена кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 36 мм Височина: минимум 225 мм
2	Обикновена кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 36 мм Височина: минимум 225 мм
3	Покритие на небето и земята		надлъжно	Дължина: минимум 400 мм Ширина: минимум 225 мм Височина: минимум 18 мм
4	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 450 мм Височина: минимум 18 мм
5	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 450 мм Височина: минимум 18 мм
6	Цялокрилна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 225 мм Височина: минимум 18 мм
7	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 450 мм Височина: минимум 18 мм
8	Квадратен картон		надлъжно	Дължина: минимум 400 мм Височина: минимум 18 мм
