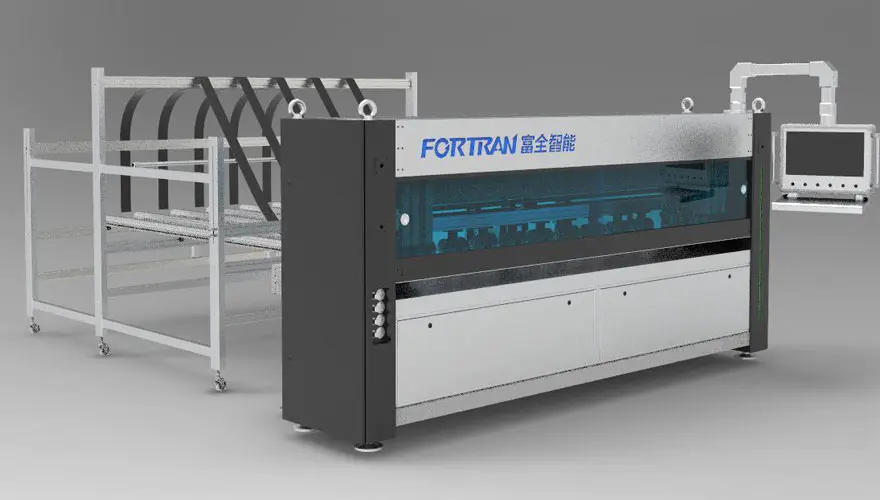

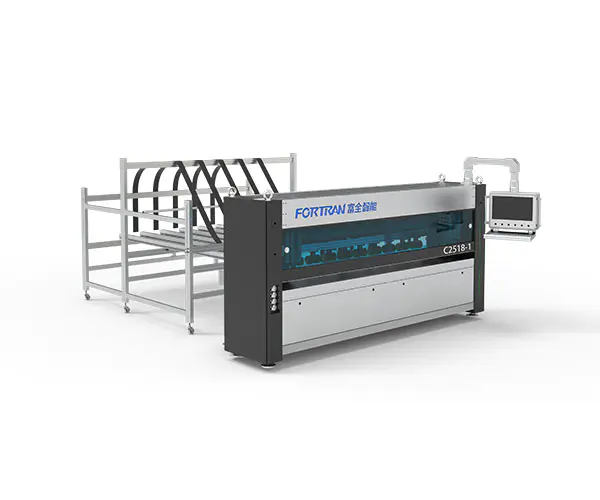

Напълно автоматична машина за рязане на хартия

Спецификации на машината

Размери L*W*H(mm)	Основни спецификации	Захранване (kW)	Скорост на рязане (M/min)	Работна височина (mm)
6700*3650*3000	7 вертикални + 1 хоризонтален нож, с режим на подаване на един лист и режим на непрекъснато подаване на листа	5.25	0-120	850

Параметри на обработка

Мин. Дължина на рязане L (mm)	Макс. Ширина на рязане W (mm)	Дебелина на рязане за гофрирана хартия H (mm)	Прецизност на надлъжно разстояние между ножовете (mm)	Ефективност (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Напълно автоматичната машина за рязане на хартия се използва за непрекъсната обработка с фиксирана дължина на гофрирана хартия и единични листове за производство на сгъваеми кашони. Машината извършва биговане както в напречни и надлъжни посоки, периодично рязане и обработка на рязане върху гофрирана хартия. Рязане с фиксирана дължина позволява както масово производство, така и персонализирано Машината може да се използва като самостоятелна единица или като начална част от опаковъчна линия.

не	Артикул	Характеристики	Модел

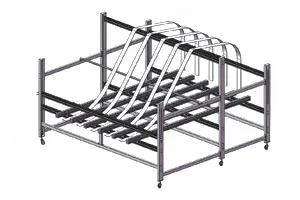

1	Стойка за съхранение на хартия	Стелажът за съхранение на хартия е направен от плоча за ецване чрез обработка на огъване, с проста структура, надеждна конструкция. Боядисан е, за да осигури привлекателен външен вид и отлична устойчивост на ръжда. Стандартната конфигурация включва непрекъсната поставка за картонен материал и еднослойна лента за подаване на картон.

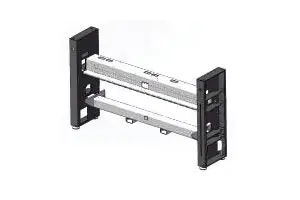

2	Рамкова структура	Рамката е произведена чрез прецизна обработка след заваряване на правоъгълни стоманени тръби и стоманени плочи. Осигурява висока точност на сглобяване и прецизност на работа, като гарантира дълъг експлоатационен живот и отлична стабилност на оборудването.

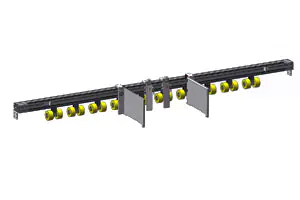

3	Задвижващ механизъм	Захранващото притискащо колело е изработено от PU материал, с ярка и красива повърхност и триене, което може ефективно да подобри надеждността на транспортирането на картон. Междувременно тяговият барабан се внася от Германия, издръжлив и дълготраен; може да се регулира ръчно и да се фиксира отстрани.

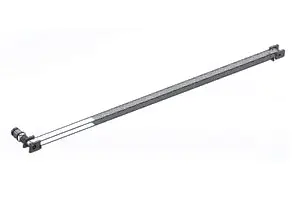

4	Междусекторна структура	Мощността се осигурява от високопрецизен серво мотор, съчетан с редуктор и синхронен колесен механизъм, който постига високоскоростно и прецизно позициониране, като по този начин се гарантира точността на разреза на кашона;

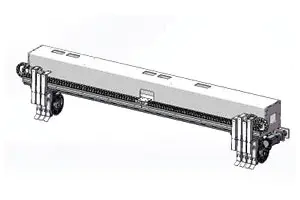

5	Устройство за надлъжно рязане	Този механизъм се състои главно от седем комплекта държачи за ножове. Сервото на напречния ремък за нож задвижва позиционирането на надлъжния нож, което може да отговори на изискванията за ефективна работа, като същевременно гарантира издръжливост.

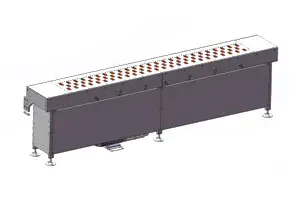

6	Регулируемо устройство за съхранение	Ролките се управляват от серво мотор плюс редуктор на скоростта. За да подобрим оперативната точност и ефективност, ние използваме високопрецизен редуктор с конусни зъбни колела, оборудван с високопрецизен серво мотор. Приета е вакуумна засмукваща структура за адсорбиране на картон, което позволява по-добро транспортиране на еднослоен картон.
7	Машинен корпус	Основният фокус е върху декорирането на самата машина. Към машината е добавен външен защитен капак, който е обработен с прахово покритие, за да се осигури естетически привлекателен и издръжлив завършек, който не се начупва или лющи. Прозорецът за наблюдение в предната част на машината е направен от тъмно син акрилен панел, който е не само визуално атрактивен и елегантен, но също така е много еластичен и устойчив на счупване. Освен това е инсталирана плъзгаща се релса от алуминиева сплав, която има лъскава повърхност и работи безшумно, без никакъв шум.

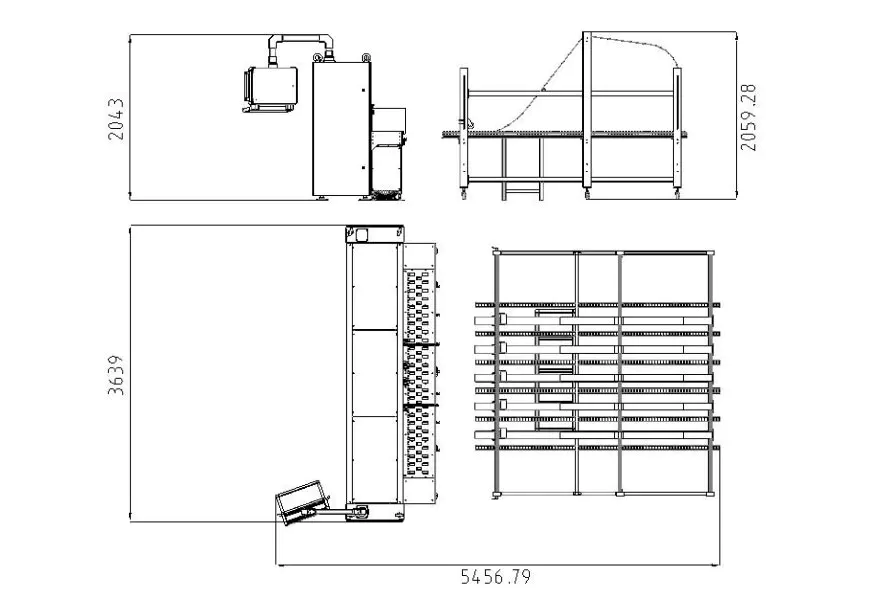

Чертежи с три изгледа

Изисквания към консумативите

1. Изисквания за гофрирана хартия в захранващата станция

A. Ширина на непрекъсната гофрирана хартия: 400–2350 mm;
B. Височина на подреждане, включително 120 mm палет: максимум 1300 mm;
C. Ширина на подреждане, максимум: 1300 mm; Дължина на гофрирана хартия в точката на разтоварване: минимум 300 mm;
D. Надлъжно отклонение за рязане с фиксирана дължина: Максимум 0,5%; Напречно отклонение за рязане с фиксирана дължина: Максимум ± 2,0 mm;
E. Дебелина на гофрирана хартия: 2.5–6 mm, ± 0.2 mm; Максимално качество на суровината до 2.30 BC (съгласно стандарт DIN 55468);
F. Качеството на картона отговаря на стандарта DIN 55468;

G. Единично гофриран, максимална дебелина приблизително 4 mm (качество: 1,10–1,40); Двойно гофриран, максимална дебелина приблизително 6 mm.

2. Видове кашони

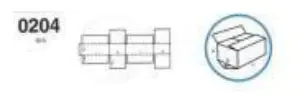

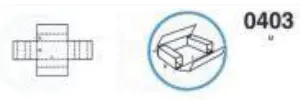

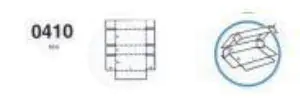

Сериен номер	Име	Изображение	Посока на подаване на хартията	Минимален размер

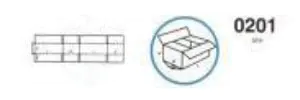

1	Обикновена кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 36 мм Височина: минимум 225 мм
2	Обикновена кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 36 мм Височина: минимум 225 мм

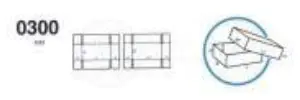

3	Покритие на небето и земята		надлъжно	Дължина: минимум 400 мм Ширина: минимум 225 мм Височина: минимум 18 мм

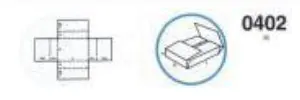

4	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Ширина: минимум 450 мм Височина: минимум 18 мм
5	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 450 мм Височина: минимум 18 мм

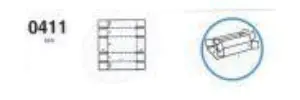

6	Цялокрилна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 225 мм Височина: минимум 18 мм
7	Средна уплътнителна кутия		надлъжно	Дължина: минимум 400 мм Височина: минимум 450 мм Височина: минимум 18 мм

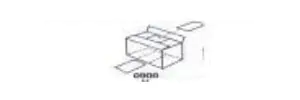

8	Квадратен картон		надлъжно	Дължина: минимум 400 мм Височина: минимум 18 мм
