Интегрирана интелигентна измервателна станция

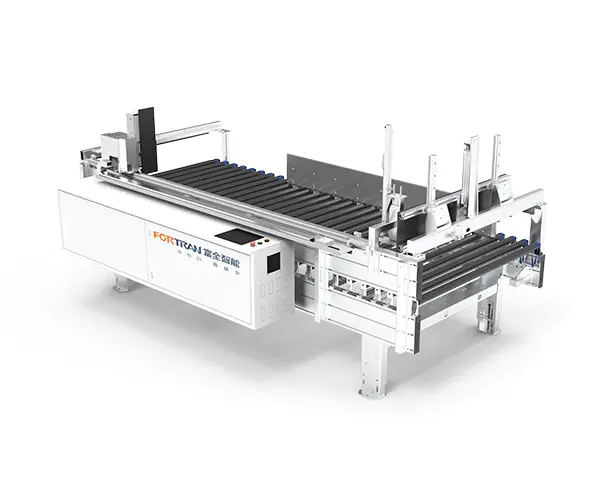

Цялостно изображение на машината

Параметри на оборудването

Габаритни размери Д*Ш*В (mm)	Тегло на оборудването (кг)	Измерване на товароподемност（kg/㎡）	Обща мощност (kW)	Точност на измерване (mm)	Височина на работната маса（mm）
3500*1960*1800	800	50	2.25	±0,5	800±50

Параметри за измерване

Дължина на платката Диапазон на обработка L（mm）	Диапазон на обработка на ширината на платката W（mm）	Диапазон на обработка на дебелината на дъската H（mm）	Ефективност на измерване (пъти/мин)	Скорост на транспортиране (m/min)
350-2800	200-1200	18-250	4-6	0-35 （регулируемо преобразуване на честотата)

1. Краката се изрязват и пробиват с лазер, осигурявайки прецизни позиции на отворите. Огъват се от CNC огъваща машина за точни ъгли.
2. Краката са изработени от студено валцувани стоманени ламарини с плоски повърхности. След бластиране и пясъкоструене, те са покрити със спрей за силна устойчивост на корозия.
3. Краката имат подвижни регулируеми чашки за крака, предлагащи силна адаптивност към равнината на земята.
4. Горещо поцинкованите ролки са покрити с внесени от Италия маркучи, ефективно предотвратяващи повърхностни драскотини на детайлите поради триене и осигуряващи непокътнати повърхности на детайлите.
5. Еластичното ремъчно задвижване произвежда нисък шум по време на работа. Еластичният колан има висока якост и дълъг експлоатационен живот.
6. И стоперите, и опорните плочи са изработени от компактен ламинат, а поддържащите плочи са изработени от гладки PE плочи, което води до ниска устойчивост на триене.
7. Интегрираният дизайн за измерване на дължина и ширина намалява подовото пространство.
8. Автоматичното управление позволява измерване с висока точност, висока ефективност и нисък процент на повреда.

9. Водещата релса на устройството за механично позициониране приема водеща релса Hiwin, отличаваща се с висока точност, ниски вибрации и дълъг експлоатационен живот. Трансмисията използва зъбно колело и рейка за висока скорост и висока точност. Позиционирането приема серво мотор, осигуряващ прецизност, ефективност, скорост, висок въртящ момент и малък размер.

Интегрираната интелигентна измервателна станция се използва главно за измерване на дължината, ширината и дебелината на подреждане на всеки пакет от плоскости преди опаковането. Той първо измерва дължината, след това ширината и накрая височината с бърза скорост, малко пространство и висока ефективност. Той използва широка и дебела алуминиева профилна рамка, която е елегантна и има отлична стабилност.

Сериен номер	Име	Характеристика	Модул

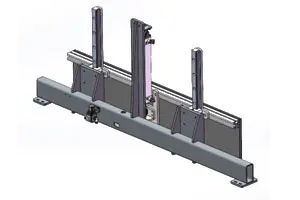

1	Монтаж на подвижна греда за измерване на дължина	Високопрецизен серво мотор предава мощност през планетарен редуктор, осигуряващ висок въртящ момент, нисък шум и стабилна мощност. Мощността се предава чрез синхронен вал и зъбни колела, за да се реализира бързо движение на целия механизъм, като по този начин се подобрява ефективността.

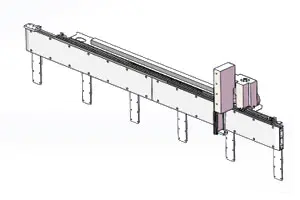

2	Монтаж на фиксирана плоча за измерване на дължина	Този край служи като референтна плоча за измерване. Преградата се задвижва от въздушен цилиндър за вертикално повдигане и постига бързо и стабилно линейно движение с помощта на прецизни направляващи релси Hiwin.

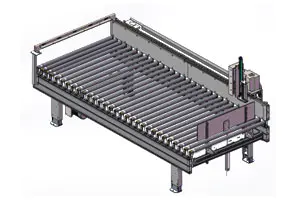

3	Рамка на измервателен ролков конвейер	Ролките използват италиански вносни ролки с гумено покритие с гладки и ярки повърхности и високо триене, осигурявайки абсолютно стабилно транспортиране на пакети и значително намалявайки възможността от триене при плъзгане. Те са подложени на дробеструйна обработка и нанасяне на покритие, за да се осигури цялостният външен вид и твърдостта на рамката.

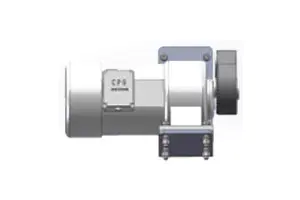

4	Монтаж на ролков двигател	Използва вносни мотор-редуктори за издръжливост. Силата се предава стабилно към ролките чрез синхронни ролки и синхронни ремъци.

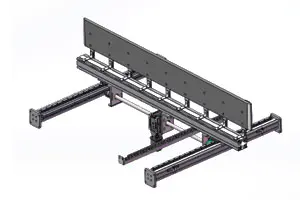

5	Механизъм за измерване на мощността на секция за измерване на ширина	Хоризонталната захранваща система използва високопрецизен серво мотор, комбиниран с прецизен редуктор, за да се гарантира стабилността на трансмисионната система.

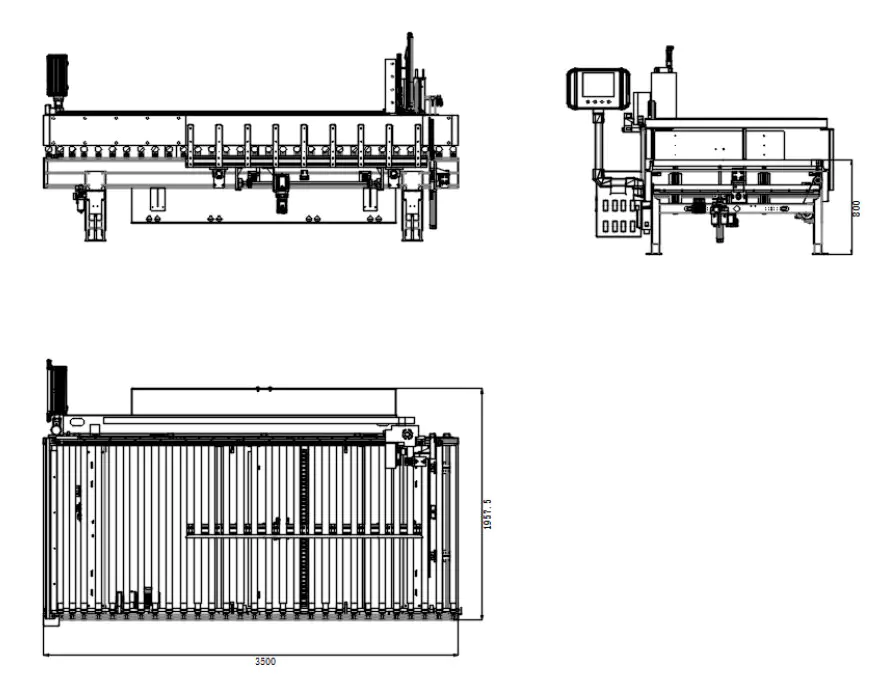

Чертежи с три изгледа
