3-тонен асансьор E-тип: високоефективно оборудване за повдигане и прехвърляне за свързване на линия за производство на тежки материали

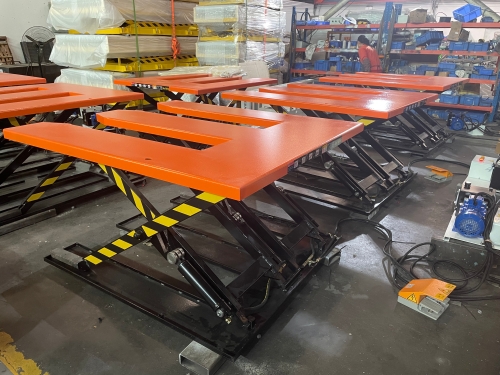

   3-тонният асансьор E-type е хидравлично повдигащо устройство, специално проектирано за вертикално повдигане и свързване на тежки материали към работна станция. Наречен заради E-образната си куха структура на маса, той е подходящ главно за обработка на плочи, кошчета, палети и други материали в рамките на 3 тона. Той се използва широко в сценарии за свързване на височината на производствената линия в индустрии като панелни мебели и складова логистика. По-специално, той е идеален за съвпадение с тежкотоварно оборудване за прехвърляне, като портални машини за товарене и разтоварване, за изграждане на триизмерна връзка за транспортиране на материал от "хоризонтален трансфер + вертикално повдигане".

  Структурата на 3-тонния асансьор тип Е е изградена около три основни изисквания: стабилност при тежък товар, адаптивност без конструкция и интелигентна връзка. Всички компоненти работят заедно, за да осигурят ефективна и безопасна работа на оборудването, което е специално разделено на шест основни модула:

1. Е-образен носещ плот

  Плотът е обработен с плочи от въглеродна стомана с дебелина 6 mm, с конвенционален общ размер 2000 mm × 1450 mm. В средата е запазен кух канал, който е подходящ за влизане и излизане на вилици на ръчни палетни колички и мотокари, което позволява бързо товарене и разтоварване на материали без допълнителни инструменти за прехвърляне. Ръбът на плота е обработен с мерки против плъзгане и падане, за да се предотврати разместване и плъзгане на материалите по време на повдигане. Междувременно повърхността е прахово боядисана за предотвратяване на ръжда, като се адаптира към влажни работни условия в цеховете.

2. Хидравлична задвижваща система

  Оборудван с 6 комплекта хидравлични цилиндри (някои модели приемат комбинация от 3 големи и 3 малки цилиндъра), съчетани с 3kW помпена станция от Haojiesi във Фошан, Гуангдонг или 2,2kW задвижващ мотор, системата може да достигне максимално налягане от 15MPa, осигурявайки стабилно повдигане при 3-тонен тежък товар. Той използва железни маслени тръби за трансмисия на хидравлично масло, които са устойчиви на високо налягане и износване. Освен това е монтиран външен предпазен клапан за прецизен контрол на скоростта на спускане и постигане на защита от претоварване, предотвратявайки повреда на оборудването поради претоварване.

3. Поддържаща рамка за ножици

  Опорните рамена са изработени от стоманени плочи с висока якост с дебелина 14 mm, а рамката е заварена с ъглова стомана 80 × 5 mm, характеризираща се със силна цялостна твърдост, която може да устои на деформация на напрежението, причинена от високочестотно повдигане. Ножичната структура, комбинирана с твърди основни валове (някои модели са оборудвани с 60 удебелени твърди основни валове) и динамични лагери, осигурява плавно повдигане без задръстване. Минималната височина може да бъде намалена до 150 mm, а максималната височина може да бъде увеличена до 950-980 mm, отговаряйки на изискванията за свързване на височината на различни работни станции.

4. Интелигентна система за управление

  Приемайки пълното електрическо управление на Delixi, той поддържа три режима на работа: ръчен, автоматичен и крачен педал. Ръчният режим позволява фина настройка на височината според нуждите; режимът на крачен педал освобождава ръцете за координация на работното място; автоматичният режим е оборудван с инфрачервено индукционно устройство, което може да реализира интелигентна компенсация на позицията на "автоматично издигане с една дебелина на плочата, когато плочата се отстрани и автоматично спускане с една дебелина на плочата, когато плочата е поставена", без ръчна намеса за регулиране на височината.

5. Спомагателни защитни компоненти

  Оборудван с устройство против изкривяване на електрическа плоча, за да се предотврати изкривяване на силовия вал при голямо натоварване. Междувременно е снабден с бутон за аварийно спиране и алармен модул за претоварване. Някои модели са допълнително инсталирани с електрически предпазител за пръстите на краката, за да се избегне прищипване на операторите по време на повдигане, в съответствие със спецификациите за индустриална безопасност.

6. База и инсталационна структура

  Цялата машина възприема дизайн без дупки, а крачетата против плъзгане в долната част могат да регулират фино нивото, елиминирайки необходимостта от разрушителна конструкция на пода на работилницата. Със собствено тегло от около 530 кг, той може да бъде поставен директно върху равна повърхност за използване, като се адаптира към бързата трансформация на съществуващите производствени линии.

1. ЯдроПредимства на оборудването

• Адаптивност без конструкция:Не е необходимо вграждане на яма и може да се използва веднага след поставянето, което значително намалява времето и разходите за трансформация на производствената линия, особено подходящо за надграждане на производствена линия на малки и средни предприятия.
• Ефективност при голямо натоварване:Номиналният товар от 3 тона може да прехвърли цели купчини плочи наведнъж, което е 4-6 пъти по-ефективно от традиционното ръчно манипулиране на партиди, а повдигането е стабилно без материални щети.
• Интелигентна връзка: Инфрачервената индукционна автоматична функция за компенсиране на позицията може безпроблемно да се свърже с работната станция за заглушаване на машината за товарене и разтоварване на портала, реализирайки непрекъсната работа на "заготовка на портала - автоматично нивелиране на повдигане - последващо зареждане на процеса", намалявайки времето за изчакване на работната станция.
• Съвместимост с много инструменти:E-образният плот е подходящ за различни съоръжения за прехвърляне, като ръчни колички за палети, мотокари и ролкови линии, и може да бъде гъвкаво вграден в различни видове производствени връзки.


2. Координация на производствената линия с портални машини за товарене и разтоварване

  В автоматизираната производствена линия за панелни мебели, 3-тонният асансьор тип Е често служи като възел за съхранение на материали и свързване на височината на порталната машина за товарене и разтоварване:

• Порталната товаро-разтоварна машина пренася нарязаните плочи до плота на асансьора тип E;
• Асансьорът автоматично се настройва на подходящата височина според височината на работната станция на машината за кантиране;
• Гъвкавият тласкач на машината за кантиране директно захваща плочите от повдигащия се плот за подаване, без ръчно прехвърляне и калибриране на височината през целия процес, осъществявайки безпроблемна връзка между процесите на рязане и кантиране, а производственият капацитет на една смяна може да бъде увеличен с повече от 20%.
