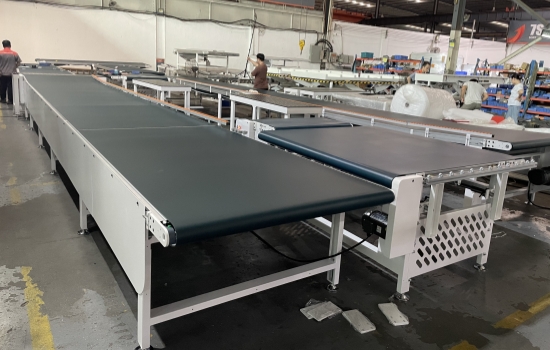

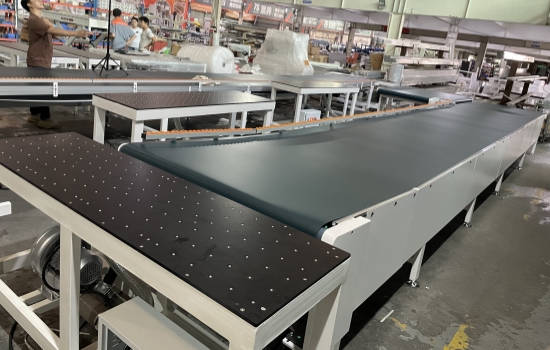

Линия за връщане на колана на машина за кантиране: Автоматизираният „циркулационен център“ за процеси на кантиране на панелни мебели

Тръбата за връщане на лентата на машината за кантиранее автоматизирано транспортно устройство, специално проектирано за работа с машини за кантиране. Той използва лента като основна транспортна среда и използва структура на "кръгово връщане", за да позволи автоматична промяна на посоката, транспортиране,

и вторично натоварване на панели след кантиране.

Това устройство напълно замества традиционния метод за ръчно боравене с панели, като служи като ключов компонент за свързване на процесите на кантиране и подобряване на производствената ефективност. Той се използва широко в сценарии за мащабна обработка, като персонализиране на цялата къща и производство на мебели.

Основни функции: Справяне с болковите точки за „ефективност и труд“ в процесите на кантиране

1. Автоматизирано кръгово транспортиране:

 След като машината за обвързване на ръбове завърши обвързването на единичен ръб на панел, връщащата линия на ремъка може директно да пренесе панела към механизма за смяна на посоката без ръчно боравене.

 След това панелът се връща автоматично към подаващия край на машината за ленти за ръбове, образувайки операция в затворен цикъл на „облицоване на ръбове → връщане → повторно лентене на ръбове“.

 Един работник може да обслужва една машина за обвързване на кантове, за да завърши обвързването на много кантове, намалявайки разходите за труд с над 60%.

2. Стабилна защита на панела:

  Като транспортна среда се използват устойчиви на износване и неплъзгащи се ленти (напр. PU материал). В комбинация с притискащи ролки и направляващи прегради, панелите са равномерно натоварени и се движат стабилно по време на транспортиране.

  Това предотвратява сблъсъците на ръбовете и повърхностните драскотини, причинени от ръчно боравене, което го прави особено подходящ за крехки повърхности като панели на вратите от PET и фолио, което усеща кожата.

3. Гъвкаво адаптиране към производствените нужди:

  Поддържа регулиране на скоростта от 0 до 1000 mm/min, което може да бъде точно съобразено с ритъма на обработка на машината за кантиране.

  Чрез модулен дизайн той може да се адаптира към панели с дебелина 3-50 mm и максимален размер 2,4m × 1,2m.

  Освен това, той може да бъде персонализиран в "U-образна", "L-образна" и други оформления, за да пасне на различни работни помещения.

4. Свързване към автоматизирани производствени линии:

  Може да се свърже с множество машини за кантиране, CNC обработващи центрове или машини за автоматично зареждане, за да образува напълно автоматизирана производствена линия, обхващаща „рязане на панели → кантиране → пробиване“.

  Някои модели от висок клас поддържат връзка с MES системи, което позволява наблюдение в реално време на скоростта на транспортиране и количеството панели за по-лесно управление на производството.

Сценарии за приложение: Фокусиране върху основните нужди на „Множествено ленти“

Приложението на линията за връщане на ремъка е силно концентрирано в сценарии за обработка, изискващи ленти с множество ръбове, което я прави „основно оборудване“ за производството на мебели:

1. Обвързване на много кантове с машина за единичен кант:

  Когато се използва с напълно автоматична машина за кантиране за завършване на 2-4 процеса на кантиране на панели (напр. четирикантно лента за странични панели на шкафа),

  панелът се връща от линията за връщане на колана след първото обвързване на ръба. Работниците трябва само да регулират посоката на панела, за да започнат второто лентене на кантове, без да е необходимо ръчно боравене през целия процес.

2. Автоматизирано производство със свързване на множество съоръжения:

  Във фабриките от висок клас той свързва две машини за кантиране, за да образува "линия с две машини" - една машина отговаря за кантирането на дългите страни на панелите,

  а другата за късите страни. Линията за връщане на колана поема междинно прехвърляне, което позволява безпилотна обработка на „еднократно зареждане, ленти с четири ръба“.

3. Ефективно транспортиране на едроразмерни панели:

  За панели с големи размери, като панели на вратата на гардероб и панели на телевизионни шкафове, координираното пренасяне на множество ремъци предотвратява увисването и деформирането на панелите.

  Комбиниран с наклонени транспортни секции и спомагателни ролки, той осигурява стабилно връщане на големи панели без повреди.
